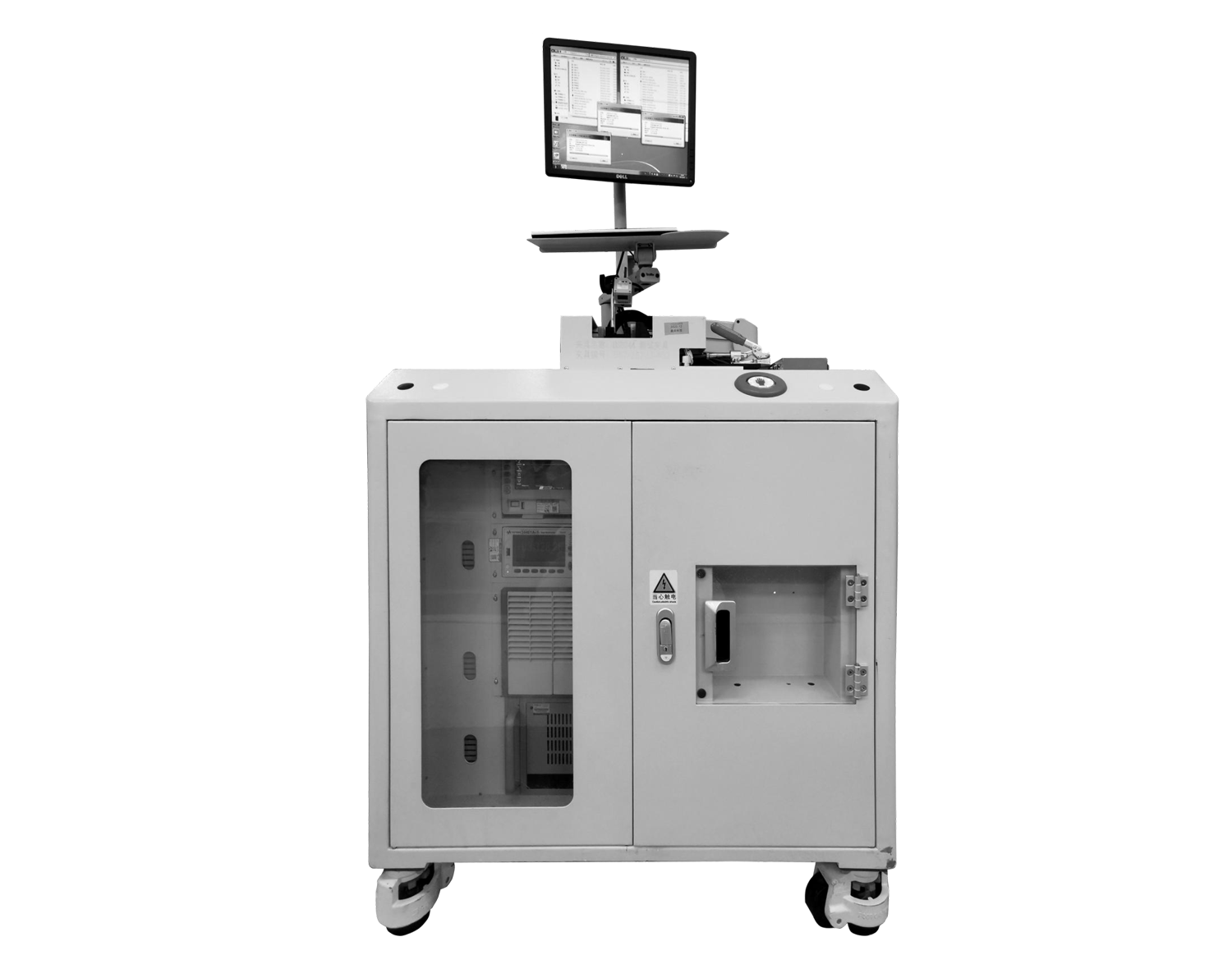

USB&NFC 测试设备
  • 设备设计为操作员站立式操作;
  • 操作员将产品放入仿型载具后,手动接入接插件,双手同时按下启动按钮设备进入自动运行阶段;
  • 完成测试后,手动拔出插件,操作员将测试产品取出,并根据测试结果完成分料工作;
  • 设备设置有Fail件回收料口,并安装区域光幕,保证Fail料件得到完全回收。
  • 重复以上操作,完成对各产品的测试工作。
方案效果图、说明
USB&NFC 测试设备

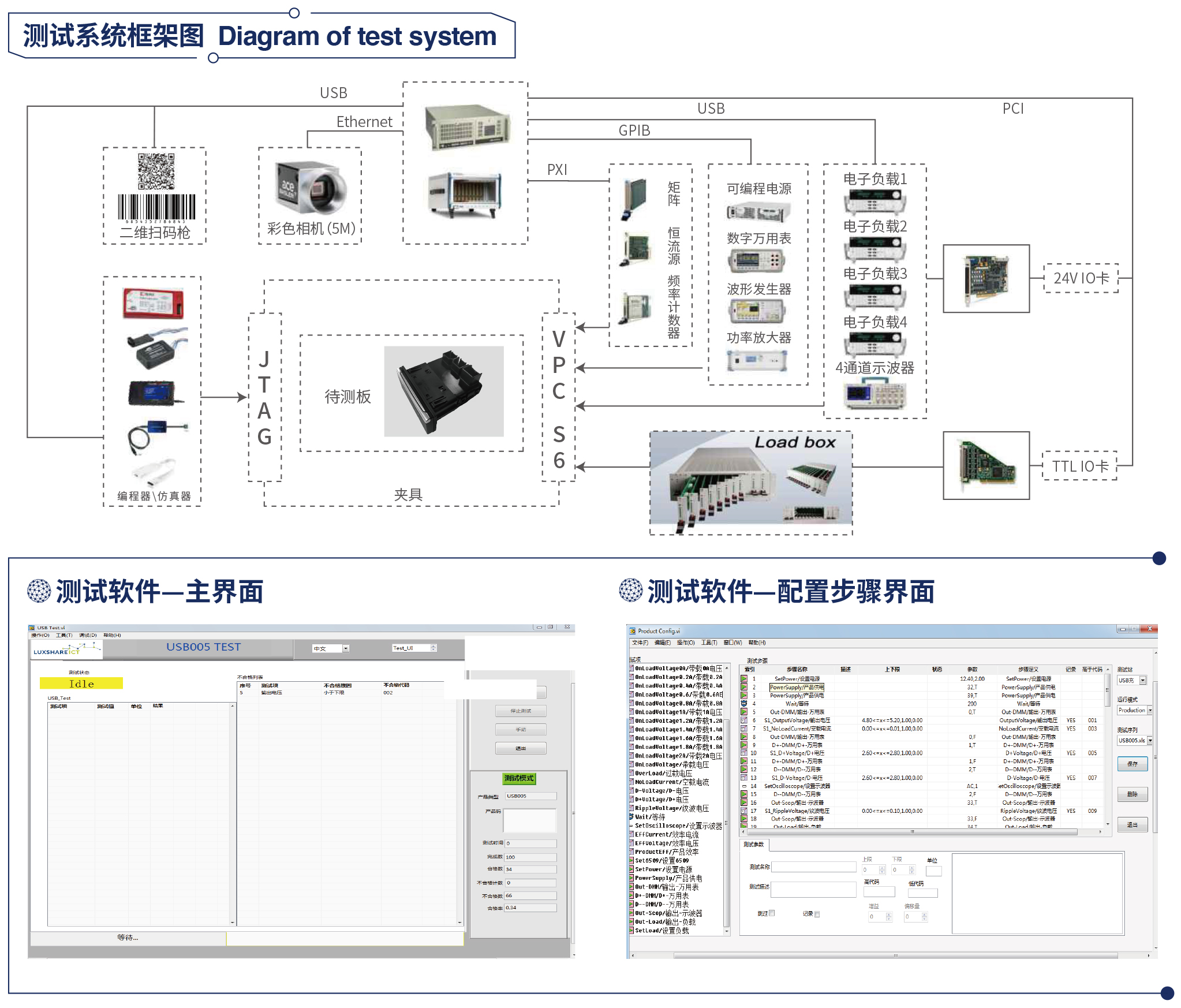

测试系统概述
系统以研华公司的IPC-610工控机为主控部分,集成安捷伦、普源、艾德克斯、罗德与施瓦茨、NI等品牌仪器构建弹性且高精确度的测试平台。
系统采用标准的手动治具。通过可互换的治具,即可于不同的USB充电盒之间共享重要的仪控硬件,以大幅降低系统成本与前置时间。在建立了基础系统之后,即可迅速设计并建立新的治具和相关的测试软件。
软件部分采用NlLabview+Teststand撰写测试软件,并以组态档案纳入所有测试参数,让客户不需要更改软件,亦可更新、放宽或提升测试规格。
用户接口是专为制造环境所设计,因此不需要太多的人力操作,仅需测试工程师推动治具把手取放产品,即可干标准准作业期间开始测试。当测试完成时,将随即显示测试结果、测试数据记录为档案,并可同时将上传工厂的MES系统。
